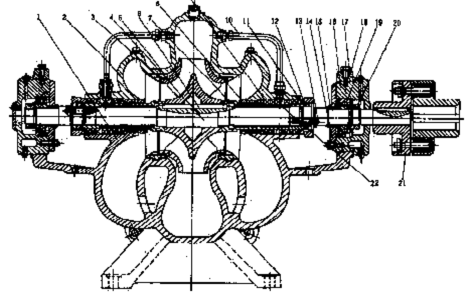

型单级单吸式离心泵结构（甲式）
1-泵体；2-泵壳；3-叶轮；4-轴；5-双吸密封环；6-键；7-轴套；8-填料套；
9-填料；10-水封管；11-填料压盖；12-轴套螺母；13-双头螺栓；
14-轴承体压盖；15-轴承挡套；16-轴承体；17-螺钉；18-轴承端盖；
19-轴承；20-轴承螺母；21-联轴器；22-水封

一、拆解步骤

1、分离泵壳
(1) 拆除联轴器销子，将水泵与电机脱离。
(2) 拆下泵结合面螺栓及销子，使泵盖与下部的泵体分离，然后把填料压盖卸下。
(3) 拆开与系统有连接的管路(如空气管、密封水管等)，并用布包好管接头，以防止落入杂物。

2、吊出泵盖
检查上述工作已完成后，即可吊下泵盖。起吊时应平稳，并注意不要与其它部件碰磨。

3、吊转子
(1) 将两侧轴承体压盖松下并脱开。
(2) 用钢丝绳拴在转子两端的填料压盖处起吊，要保持平稳、安全。转子吊出后应放在专用的支架上，并放置牢靠。

4、转子的拆卸
(1) 将泵侧联轴器拆下，妥善保管好连接键。
(2) 松开两侧轴承体端盖并把轴承体取下，然后依次拆下轴承紧固螺母、轴承、轴承端盖及挡水圈。
(3) 将密封环、填料压盖、水封环、填料套等取下，并检查其磨损或腐蚀的情况。
(4) 松开两侧的轴套螺母，取下轴套并检查其磨损情况，必要时予以更换。
(5) 检查叶轮磨损和汽蚀的情况，若能继续使用，则不必将其拆下。如确需卸下时，要用专门的拉力工具边加热边拆卸，以免损伤泵轴。

二、按装步骤

1、转子组装
(1) 叶轮应装在轴的正确位置上，不能偏向一侧，否则会造成与泵壳的轴向间隙不均而产生摩擦。
(2) 装上轴套并拧紧轴套螺母。为防止水顺轴漏出，在轴套与螺母间要用密封胶圈填塞。组装后应保证胶圈被轴套螺母压紧且螺母与轴套已靠紧。
(3) 将密封环、填料套、水封环、填料压盖及挡水圈装在轴上。
(4) 装上轴承端盖和轴承，拧紧轴承螺母，然后装上轴承体并将轴承体和轴承端盖紧固。
(5) 装上联轴器。

2、吊入转子
(1) 将前述装好的转子组件平稳地吊入泵体内。
(2) 将密封环就位后，盘动转子，观察密封环有无摩擦，应调整密封环直到盘动转子轻快为止。

3、扣泵盖
将泵盖扣上后，紧固泵结合面螺栓及两侧的轴承体压盖。然后，盘动转子看是否与以前有所不同，若没有明显异常，即可将空气管、密封水管等连接上，把填料加好，接着，就可以进行对联轴器找正了。

三、安装精度要求

这里仅提出联轴器对中的精度要求。联轴器两端面最大和最小的间隙差值不得超过0.06mm，两外圆中心线上下或左右的差值不得超过0.1mm。

四、决定泵壳结合面垫的厚度

叶轮密封环在大修后没有变动，那么泵壳结合面的垫就取原来的厚度即可；如果密封环向上有抬高，泵结合面垫的厚度就要用压铅丝的方法来测量了。通常，泵盖对叶轮密封环的紧力为0—0.03mm。新垫做好后，两面均应涂上黑铅粉后再铺在泵结合面上。注意所涂铅粉必须纯净，不能有渣块。在填料涵处，垫要做得格外细心，一定要使垫与填料涵处的边缘平齐。垫如果不合适，就会使填料密封不住而大量漏水，造成返工，

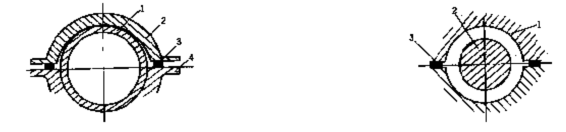

                      决定泵盖对密封环的紧力                                                       垫没做合适                                                                  垫没做合适
