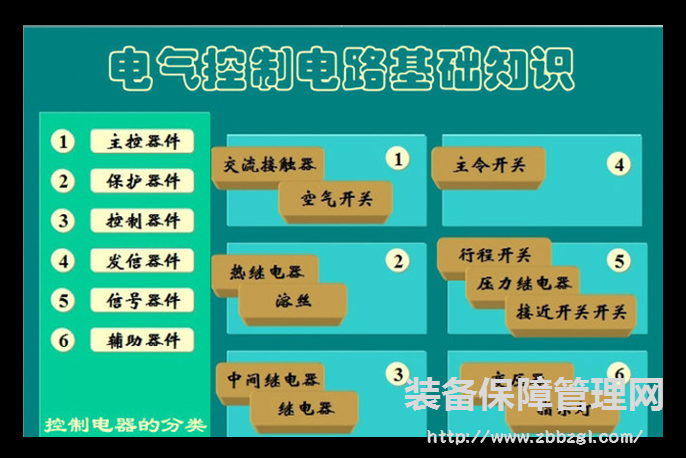

控制电路 - 接触器故障分析

一、接触器通电后不吸和的原因和万用表查找方法

1、口诀

三相交流接触器，通电不合让人急；
根据现象查原因，耳听眼观用表计；
通电细听无声响，线包无电不用疑；

线包两端测电压，无压在外有在里；
在内线圈已断路，在外电路有问题；
接线松脱熔丝断，按钮触点不开启。

2、接触器通电后不吸和的原因

交流接触器最常见的故障就是按下合闸按钮后，接触器不动作。此时若细听其线圈根本没有声响（可使用一段绝缘管或棒一端抵在线圈外面，一段贴在耳朵上测听），则说明线圈没通电。（“通电细听无声响，线包无电不用疑”）。

此时可用电压表测量线圈两端，如有电压并且达到额定值左右，说明线圈内部已断线（包括外引线部分），若无电压，说明外电路有断路故障应顺着线路逐级进行查找，重点放在熔断器、按钮和各连接点处（口诀“线包两端测电压，无压在外有在里”，其中“压”指电压，“外”和“里”指线圈外部电路和内部电路）。

二、接触器通电后不吸和的原因和用验电笔查找方法

1、口诀

三相交流接触器，通电不合让人急；
根据现象查原因，可以使用验电器；
先看线包电压值，三八、二二不同理，

三八两端都明亮，是内是外再分析，
拆开一端在检验，两端都亮没问题。
一亮一灭线圈断，两灭线路有问题。

在测拆下一线端，或灭或亮好推理。
三八两端都明亮，是内是外再分析，
二二电压三表现，都灭火线有问题。
两端都亮零线断，一亮一灭换新的。

2、 接触器通电后不吸和的原因和用验电笔查找方法

1、查找接触器按下合闸按钮后接触器不动作故障，如现场没有万用表等仪表，也可以使用验电笔进行查找。应注意的是，380V（两条火线连接线圈）和220V（一条火线和一条零线分别连接线圈的一个出线端），检测的现象与故障的关系将有所不同（口诀“三八、二二不同理”）。

2、对于380V的电源的接触器，如线圈两端验电笔都亮，则停电并拆下一段连线后再通电进行检查，若此时还是两端都亮，则说明故障发生在外电路刚被拆下的那条线路中；若两端都不亮了，则说明故障发生在外电路没被拆下的那条线路中；若一亮一灭，则是线圈内部断路。

3、使用220V电源的，线圈故障查找方法同白炽灯不亮的检查方法，口诀“一亮一灭换新的”是说：此时线圈坏了，需要换新线圈。

4、交流接触器通电后有响声但不能完全吸合的原因和查找方法

线圈通电有声响，要把电压来测量。
电压足够有卡阻，断电排除在合上。
电压太低查线路，电源接错也难防。

通电以后嗒嗒响，跳个不停合不上。
常见电压不相符，包高压低差一档。
三八线包二二压，时间一长线圈烫。
另有原因是虚接，时断时续在晃荡。

三、交流接触器通电后有响声但不能完全吸合的原因和查找法方法

口诀

“电源接错也难防”是指本来应将电源接380V的接了220V或更低电压的电源。“三八”和“二二”分别代表380V和220V。“另有原因是虚接，时断时续在晃荡”是指接触器内部或外电路中有虚接故障，造成电压时高时低。
